MGH 686以上系列三坐标测量机采用经过有限元分析优化的封闭框架式结构，由固定桥与移动工作台构成。该系列设计包含三轴独立运动、Y轴中央驱动与光栅尺中央布置，使用全花岗岩导轨与自洁式空气轴承。该系列适用于精密计量、科研及高端复杂零部件检测领域。

产品概述

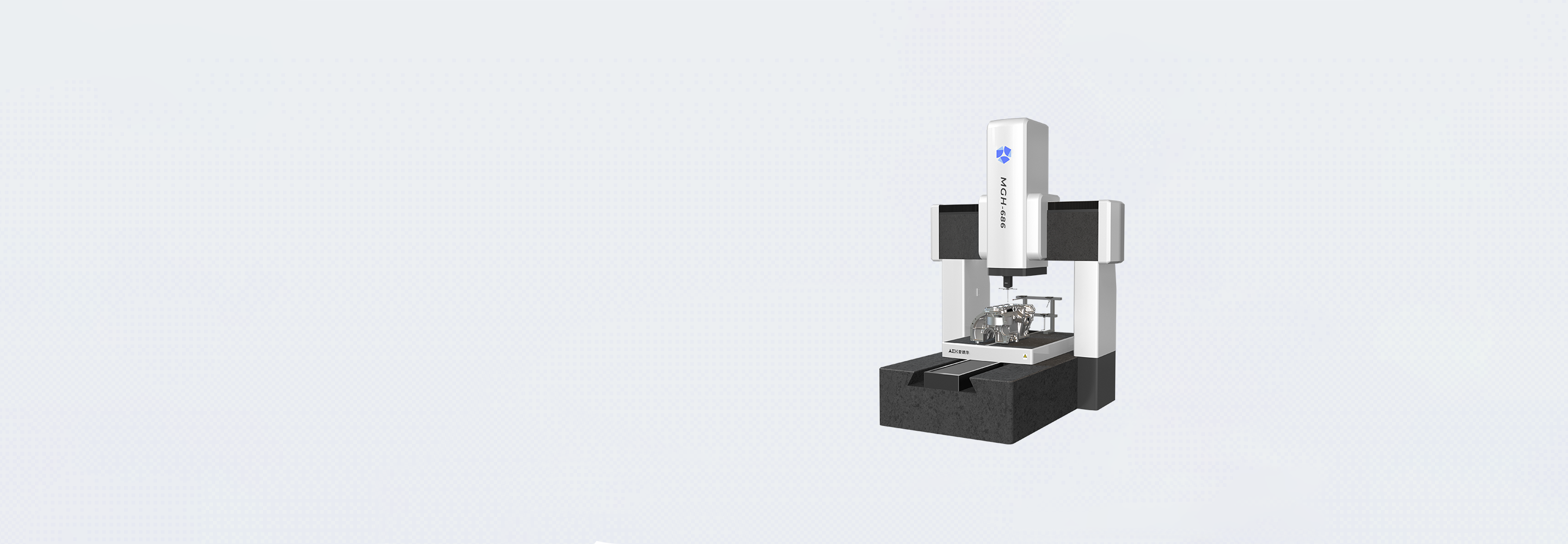

Primus-H 686以上系列 / MGH 686以上系列三坐标测量机是西安爱德华测量设备股份有限公司新一代三坐标测量机，采用国际先进的有限元分析技术设计的封闭框架式精密机械结构，是高精度精密型测量的专用结构。由固定桥和移动工作台组成，其牢固的机械结构确保了系统具备最大的刚性、最佳的稳定性和最小的振动，保证了整个测量空间极高的测量精度。

主要功能
● 该系列测量机采用封闭框架结构设计，是高精度精密型测量机的专用结构。由固定桥和工作台移动组成，其牢固的机械结构确保了系统具备最大的刚性、最佳的稳定性和最小的振动，保证了整个测量空间极高的测量精度；
● 三轴在机械上相互独立，运动互不干扰，从而确保了系统的高稳定性；
● Y轴运动采用中央驱动，避免了Y向运动中的偏摆，提高了Y轴的运动精度；
● Y轴光栅尺贴于基座中央，最大限度地减少了阿贝误差，测量精度较高；
● Y轴导轨采用燕尾槽定位方式，以保证运动时的最大刚性及精度；
● 三轴导轨均采用优质花岗岩，使三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形最小；
● 三轴导轨均采用自洁式预载荷高精度空气轴承，运动更平稳；
● 驱动系统采用高性能直流伺服电机、滚珠丝杠加同步带传动，确保传动更快捷、更精准、运动性能更佳；
● Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性；
● 控制系统采用高集成度专用数控系统，具有国际先进的上下位机式的双计算机系统，从而大大的提高系统的性能、可靠性和抗干扰能力，降低了维护成本；
● 软件采用具有独立知识产权、功能强大的测量软件包，其完善的测量功能和联机功能，为用户提供了完美的测量解决方案。

参数对比
