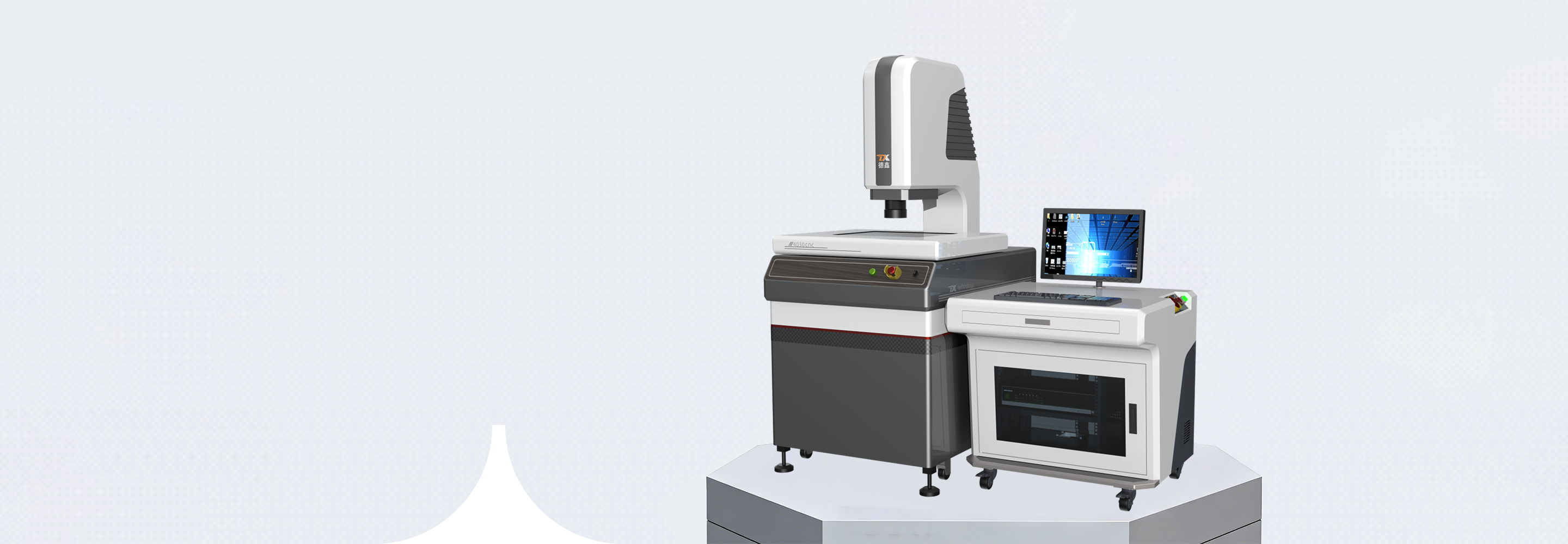

DHL系列自动影像测量仪由爱德华测量推出，采用花岗岩主体结构与三轴CNC全自动控制系统，保障测量精度与运行稳定。该系列支持加装接触式或激光测头，可在一台设备上实现二维影像与三维尺寸的检测。该系列应用于电子元器件、精密五金、医疗器械等行业的生产现场，提供尺寸检测方案。
产品概述
相关参数及技术指标
参数类型
模块
测量行程
400*300*200
外形尺寸
1660*980*1660
重量
420
光栅尺
0.5um光栅尺
示值误差
光学(um)
3.0+L/150
触发式(um)
4.5+L/150
图像传感器
高清晰度彩色工业摄像机
物镜
6.5:1手动变倍镜头（0.7X-4.5X）
综合放大倍率
28X-170X
照明系统
轮廓光
程控式LED冷光源，256级亮度可调
落射光
程控式4环8分区LED冷光源，256级亮度可调
同轴光
程控式LED冷光源，256级亮度可调
运行速度
XY(mm/s)
200
Z(mm/s)
100
工作环境
温度：20+2℃， 湿 度： 40%-70%
工作电源
220V 50Hz 1KVA
气源要求
无
承重
15
