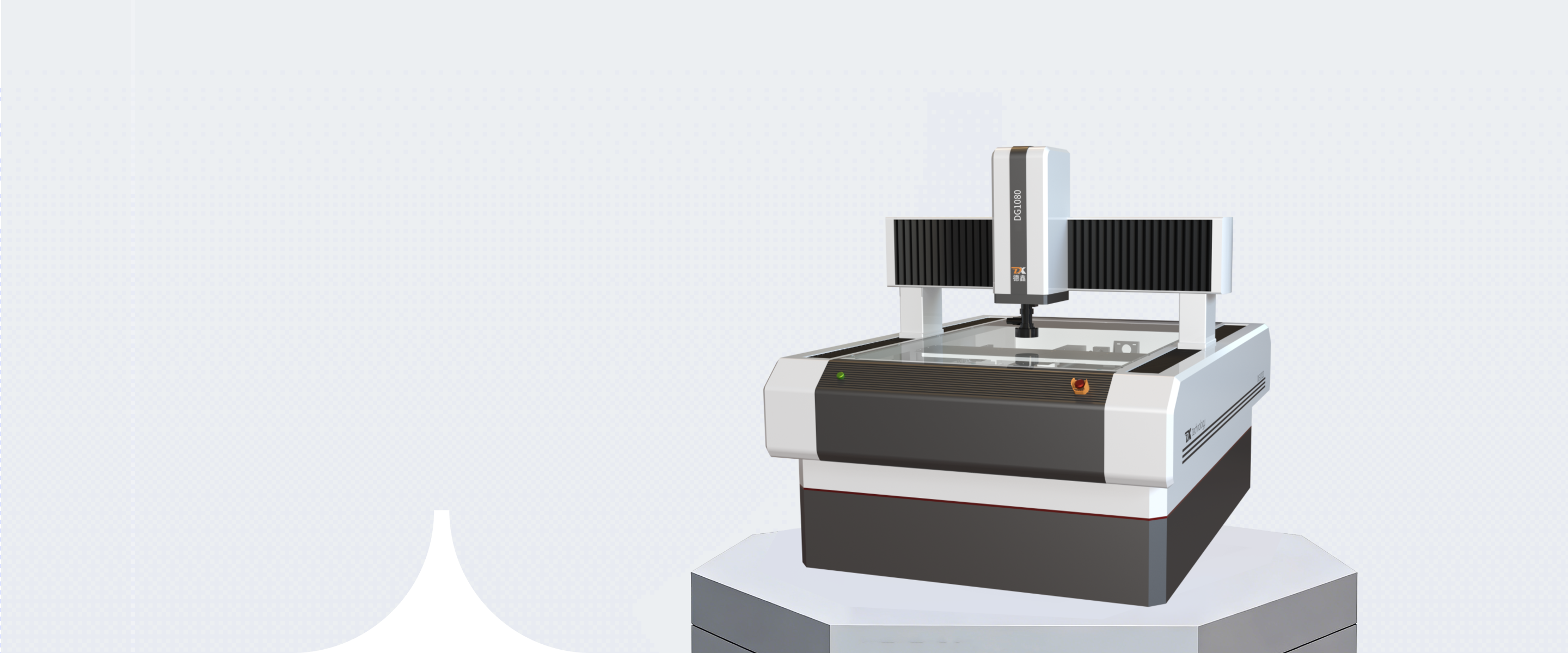

DG系列龙门移动影像测量仪采用龙门移动式结构，集成0.5μm高分辨率光栅尺、6.5:1自动变倍镜头及多程控LED照明系统，可完成从微小零件到中型工件的影像测量。其机械设计与全数字化影像系统适应复杂的生产现场环境，服务于电子、精密模具、五金、汽车零部件等行业的尺寸检测。
Product Overview
Specifications & Technical Indicators
参数类型
模块
测量行程
500*600*200
外形尺寸
1580*1050*1650
重量
1000
承重
15
光栅尺
0.5um光栅尺
示值误差
光学(um)
3.0+L/150
触发式(um)
4.0+L/150
图像传感器
高清晰度彩色工业摄像机
物镜
6.5:1自动变倍镜头（0.7X-4.5X）
综合放大倍率
28X-170X
照明系统
轮廓光
程控式LED冷光源，256级亮度可调
落射光
程控式4环8分区LED冷光源，256级亮度可调
同轴光
程控式LED冷光源，256级亮度可调
运行速度
XY(mm/s)
200
Z(mm/s)
100
工作环境
温度：20+2℃， 湿 度： 40%-70%
工作电源
220V 50Hz 1KVA
气源要求
无
